家庭组网

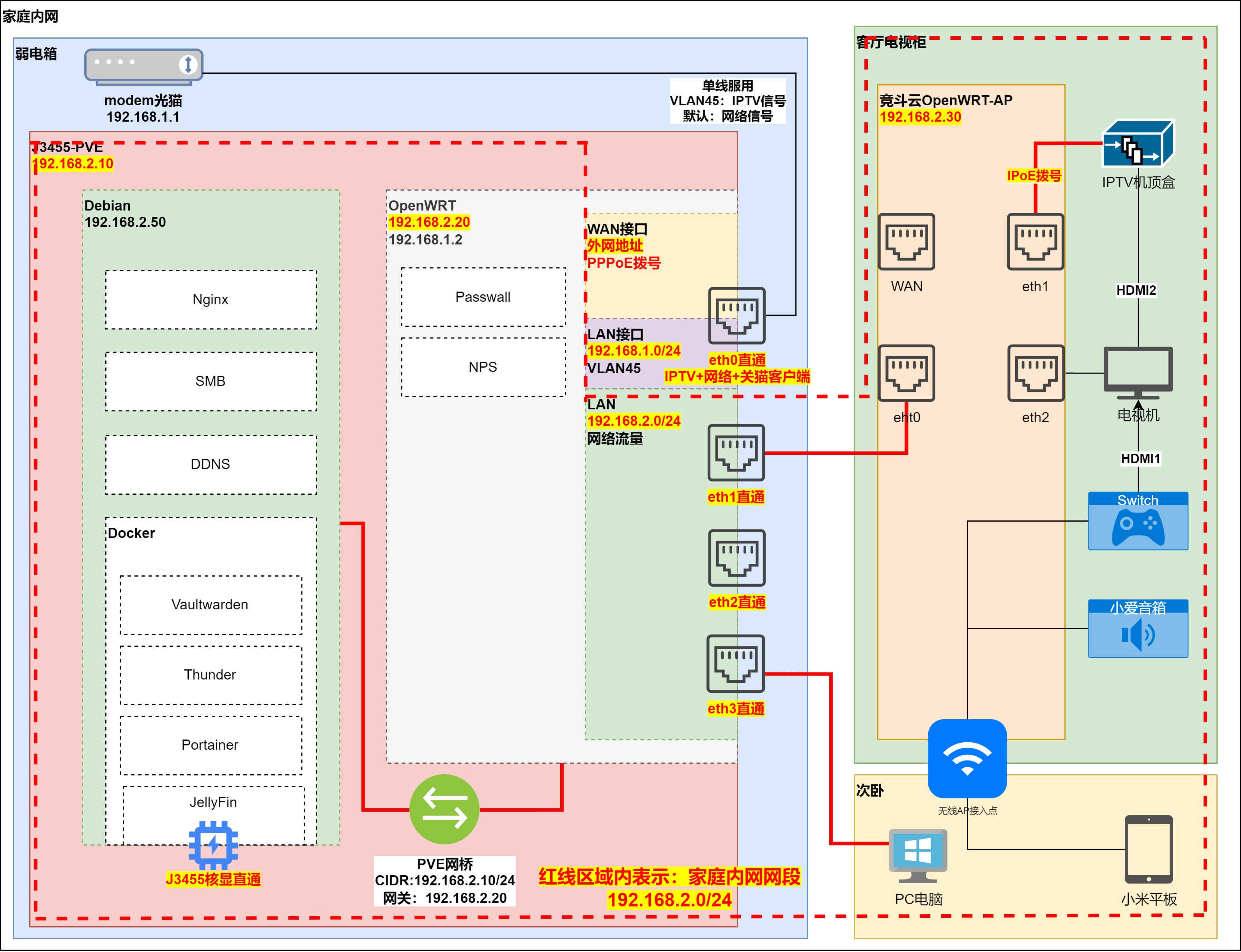

家庭网络总览

• 改造前背景：
  • 单条光线入户到弱电箱，入户宽带速率为300M，光猫放在弱电箱，光猫无Wifi功能
  • 弱电箱有3条预埋的网线，分别到电视柜、主卧、次卧
  • 竞斗云路由器作为光猫的下级路由，放在弱电箱中，连接电视柜，主卧，次卧，并且发送Wifi信号
  • 电视柜中有一个IPTV机顶盒，与光猫的TV口相连接
  • 电视柜中有switch，小爱音箱，距离Wifi信号源比较远，不好连接
• 缺点：
  • 光猫本身性能非常差，导致网速跑不满
  • Wifi放在弱电箱中，导致信号在主卧中收不到
  • 家里有公网是IP，但是光猫重启后公网IP地址会发生变化
• 需求点：
  • 由于本人是程序员，需要经常使用各种组件，需要一个独立的虚拟环境使用，最好有docker等容器
  • 尽量减少光猫的指责，光猫最好只做信号调制使用
  • Wifi不能放在弱电箱，最好放在客厅电视柜等开放区域，实现全屋覆盖
  • 能在次卧中是现实全屋的设备管理，例如我想设置光猫时，不用再额外接入网线或者移动电脑到光猫处
  • 从外网中访问家里的各种设备
  • 能实现科学上网

光猫设置

• 运营商：中国电信
• 套餐：300M宽带+1主2副+IPTV=129元/月 + 10元/月=139元/月
• 光猫modem：EPON天翼网关（无Wi-Fi）
• 设备型号：ZXHN F410GV9
• 地址：192.168.1.1:80或者192.168.1.1:8080
• 用户：默认在光猫背面的账号与密码均在光猫背后，如果需要真正的管理员账号需要向运营商获取，如果重置了光猫，会导致密码重置
• 先决条件：
  • 让运营商提供IPv4公网地址，IP地址为动态
  • 知道宽带的PPPoE的拨号账户名+密码
  • 知道IPTV的IPoE的用户名+密码

光猫桥接+路由拨号=优化性能

配置：

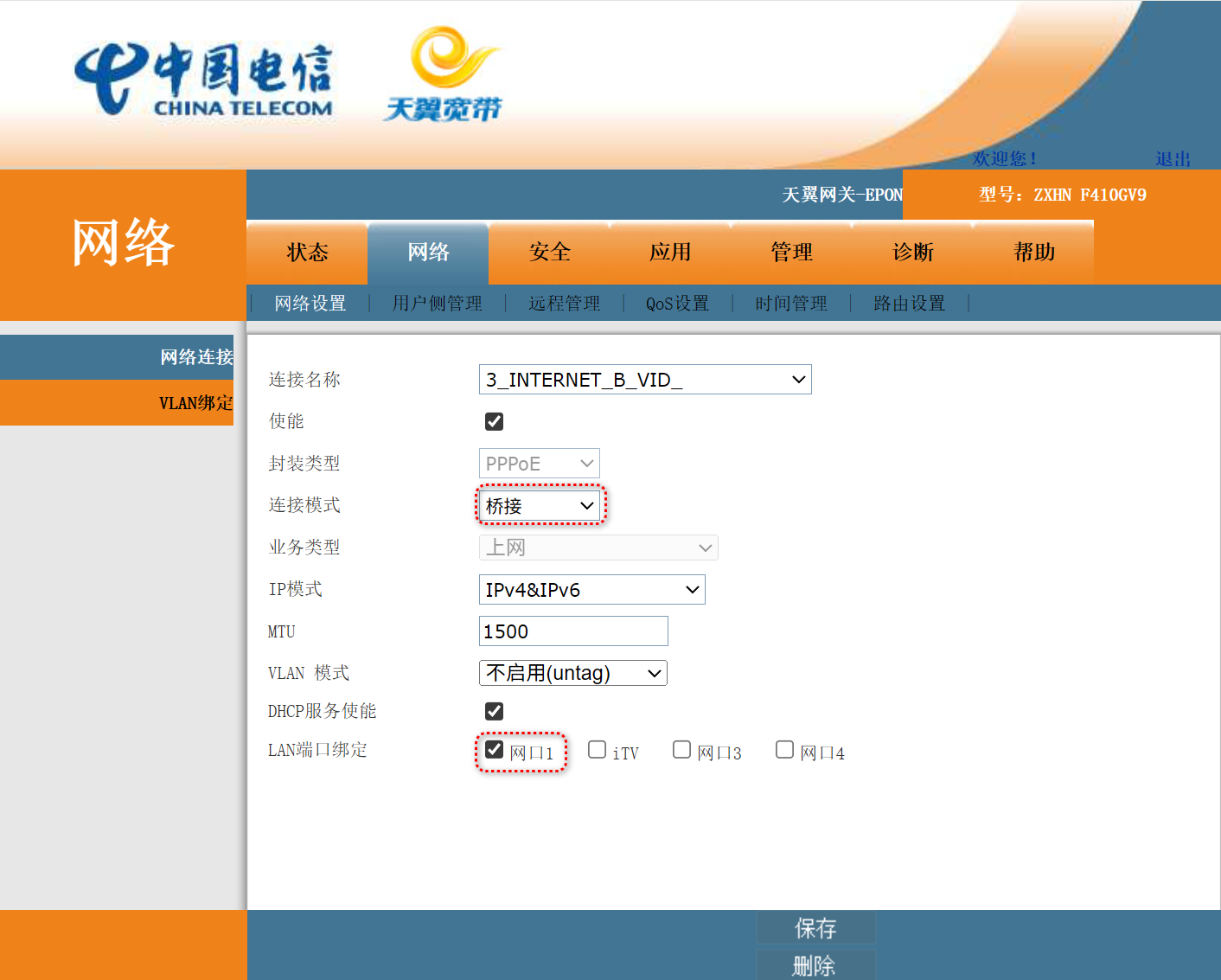

• 把光猫配置为桥接模式，因为光猫性能很差，光猫既拨号又当路由会浪费性能，光猫设置为桥接模式+软路由拨号会获得更好的资源分配

  • 打开网络
  • 在连接名称中选用3_INTERNET_B_VID_
  • 在LAN端口绑定中启用网口1

• 在OpenWRT中修改WAN接口为PPPoE，填入拨号的用户名+密码

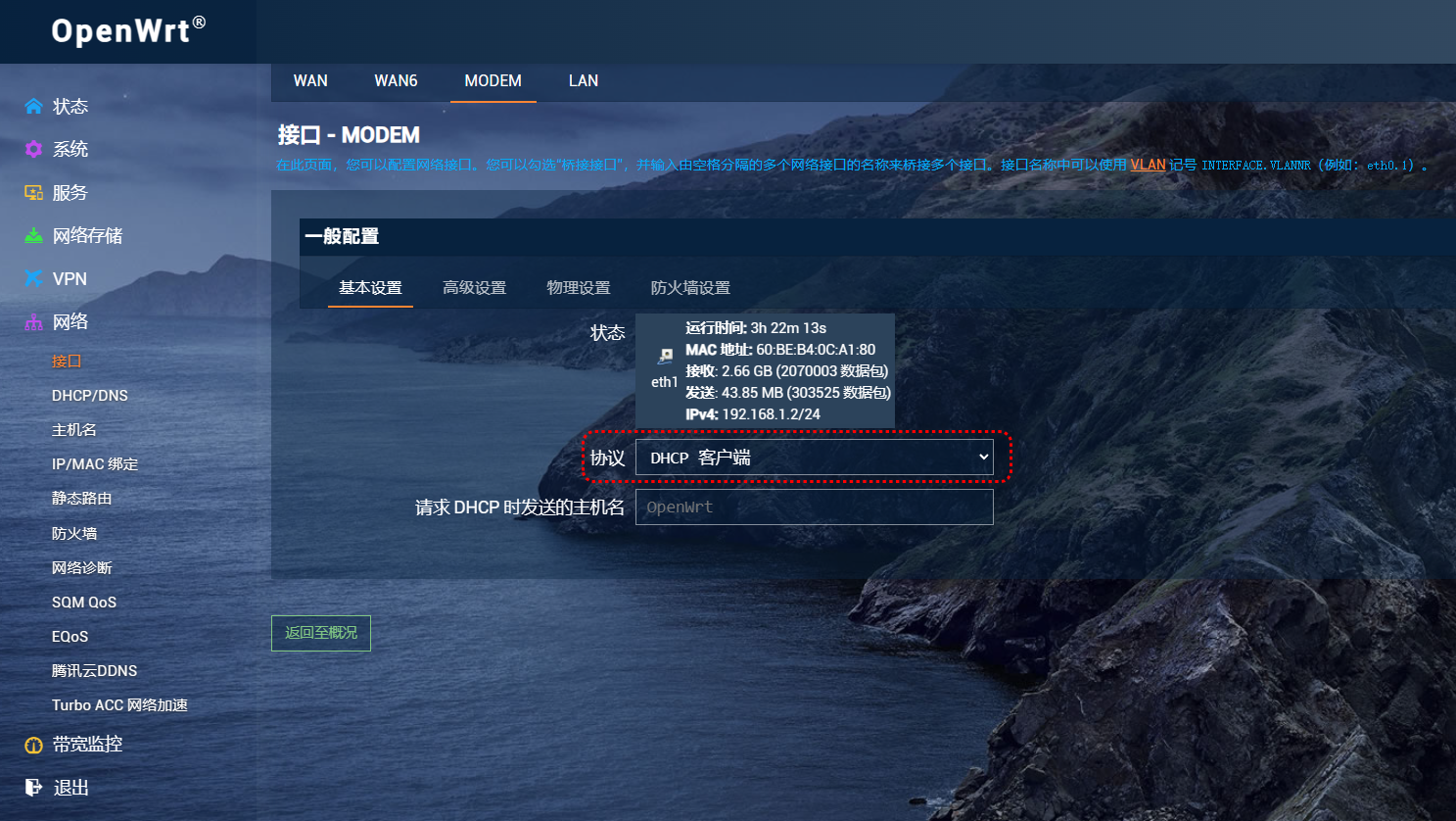

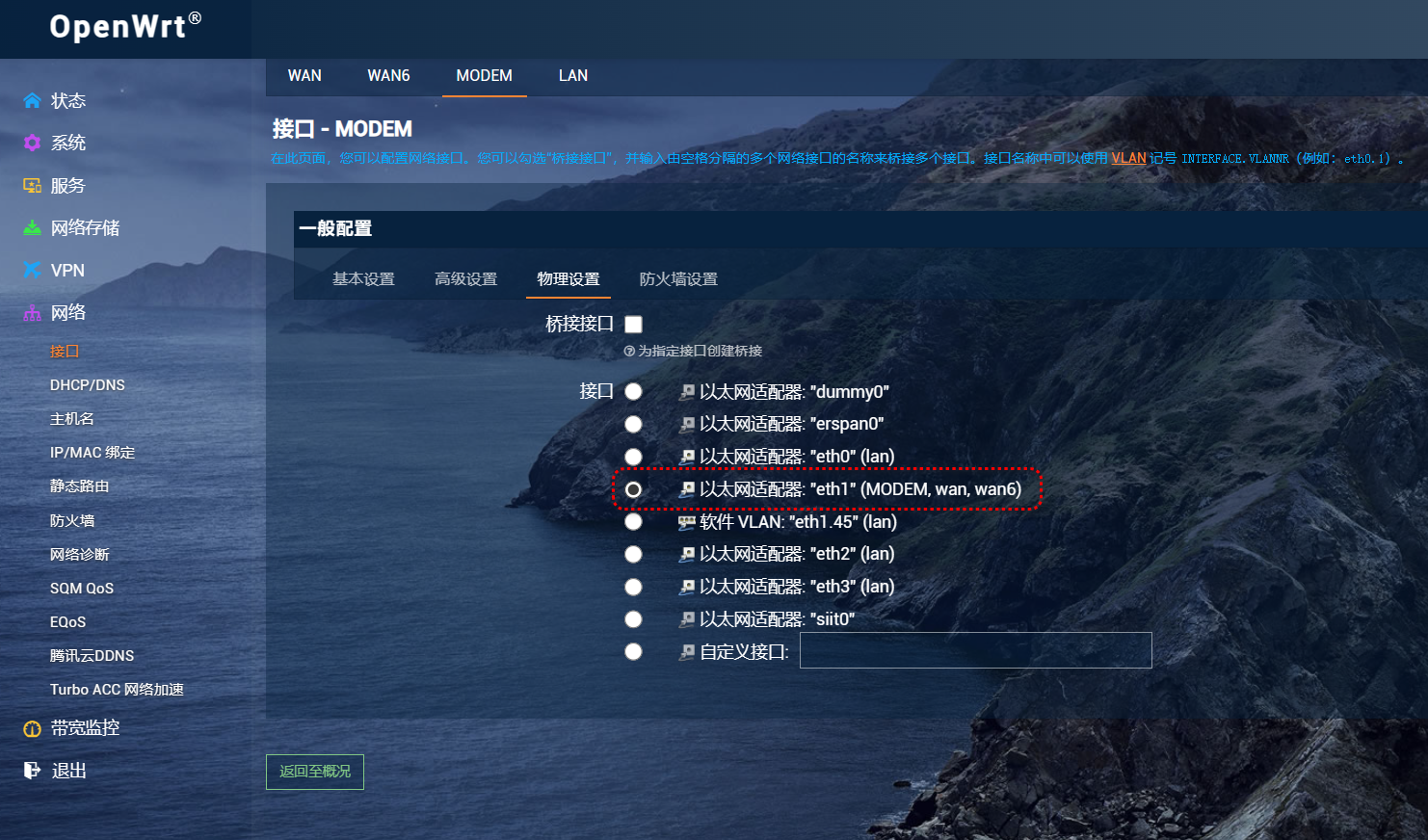

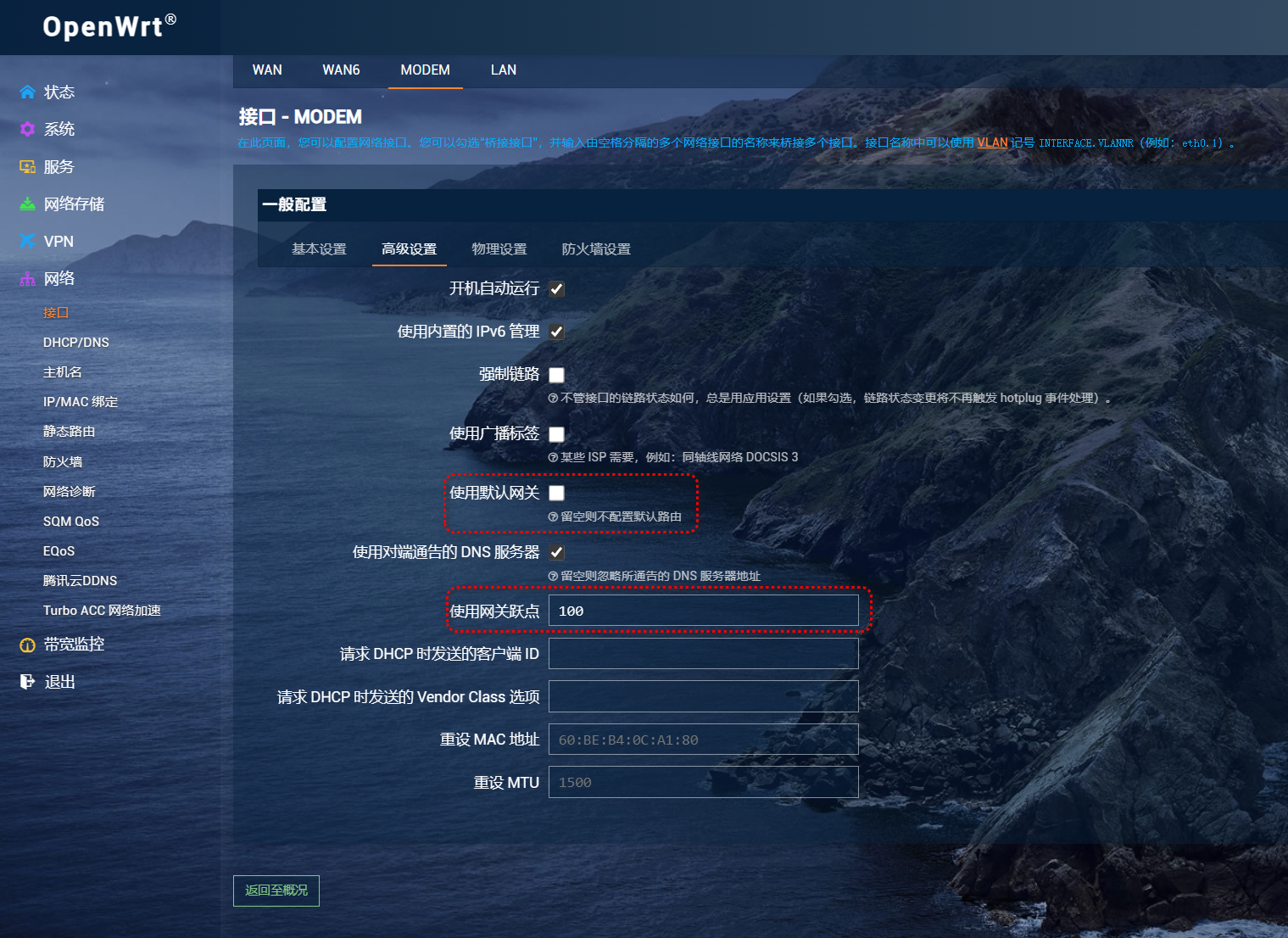

• 在OpenWRT中添加接口MODEM，此步为非必须步骤，但是如果不做后续没办法从内网设置光猫，这个操作是为了使用单线复用功能，注意下面步骤中一定要取消勾选默认网关+设置大的跃点数，不然会导致上不了外网等问题

  • 协议：DHCP客户端
  • 取消勾选默认网关
  • 跃点数尽量调大，例如为：100
  • 防火墙设置：创建/分配防火墙区域，一定要设置为WAN

设置单线复用IPTV

配置：

• 在光猫中

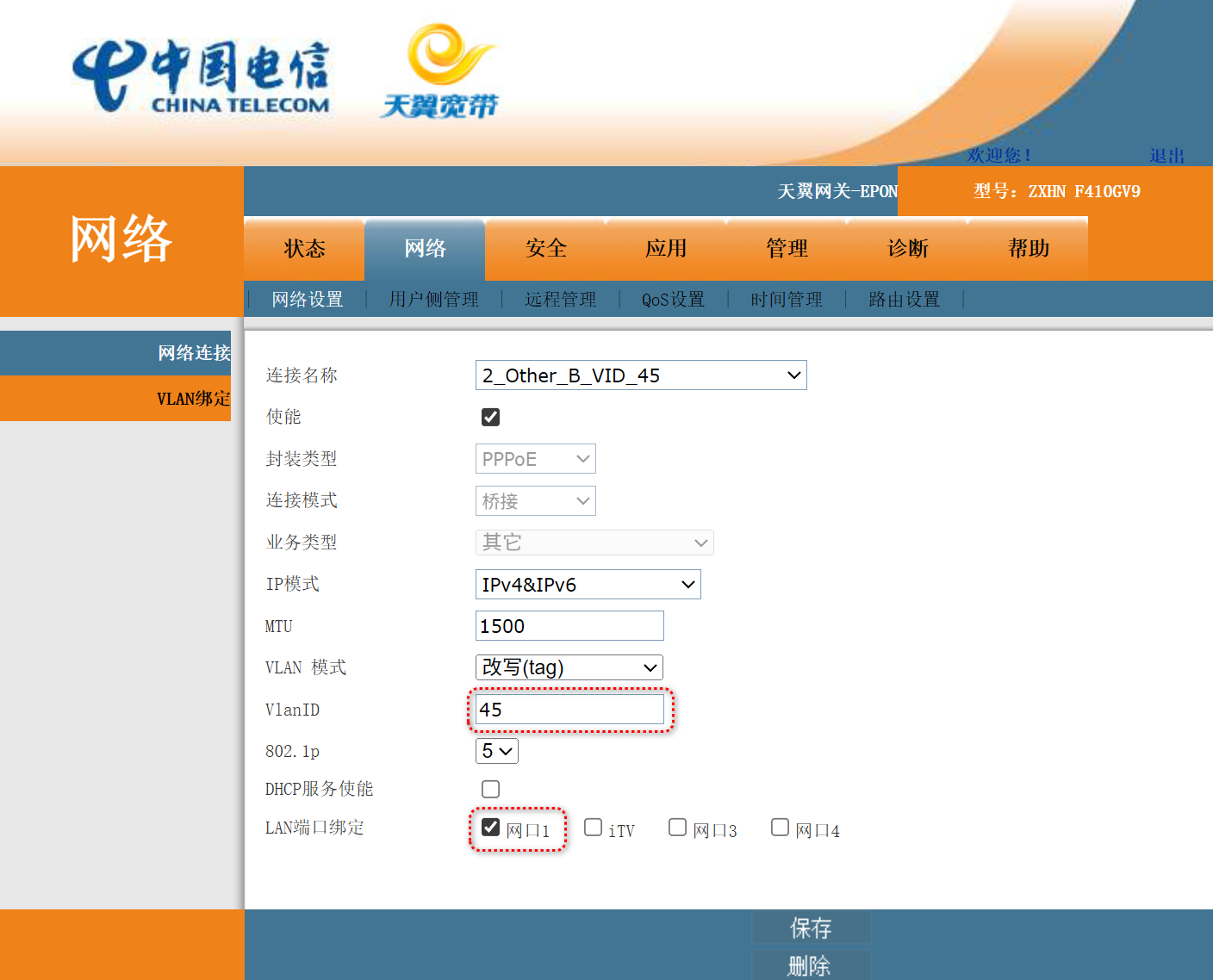

  • 选择网络，连接名称下拉选择2_Other_B_VID_45，不同的运营商地域可能不一样
  • 勾选LAN端口绑定，绑定网口1

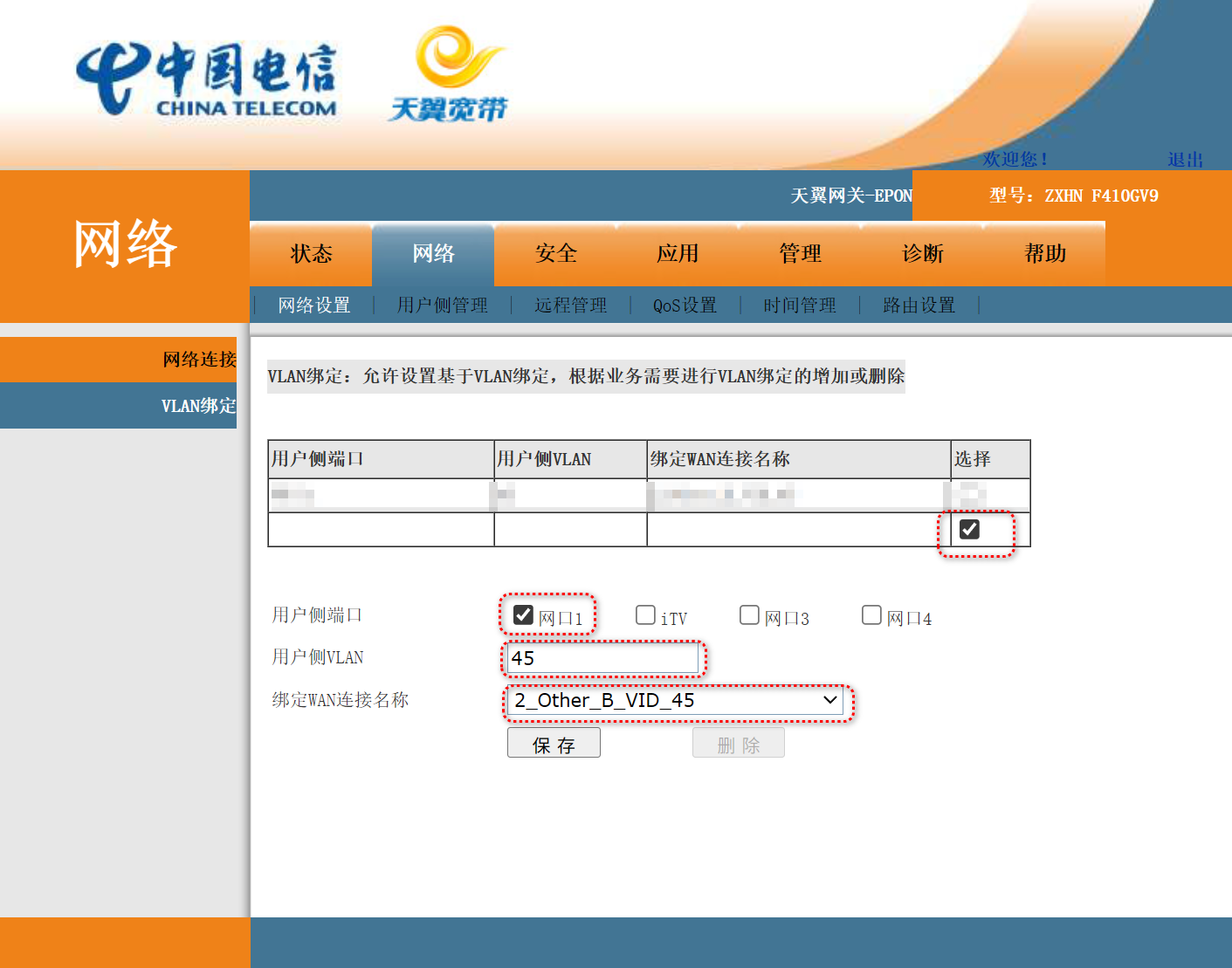

  • 打开网络中的VLAN绑定
  • 选择空白栏的选择方框，在下面用户侧端口勾选网口1，用户侧VLAN自己随意填写一个值X，注意可以和上面的VlanID=45可以不一样的，我这里为了方便就直接填写45，绑定WAN连接名称选择2_Other_B_VID_45
• 在OpenWRT的接口中

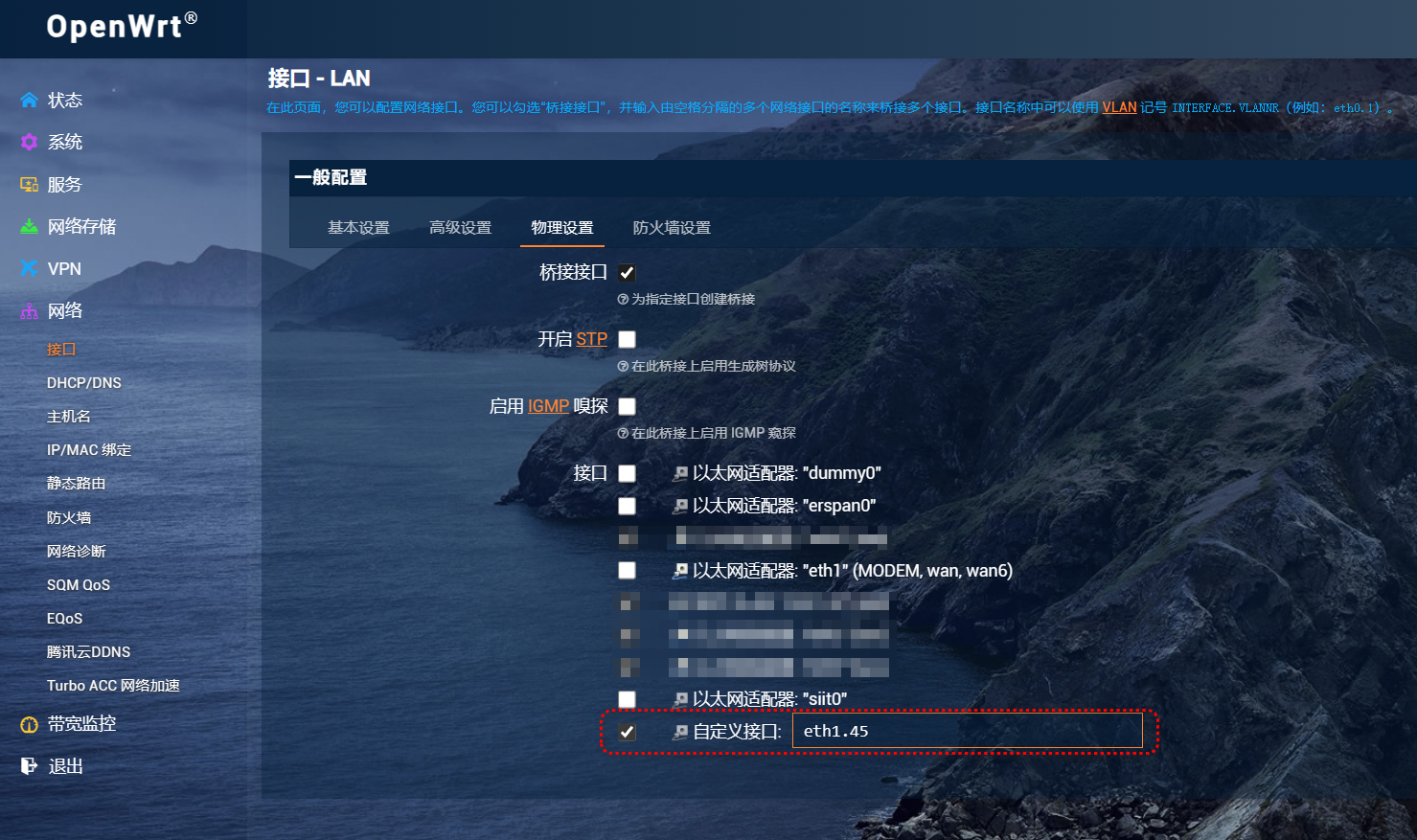

  • 选择LAN接口，在接口中填写WAN口.X，X为上面的自己选的值，本人网络中WAN口对应eth1，因此填写eth1.45

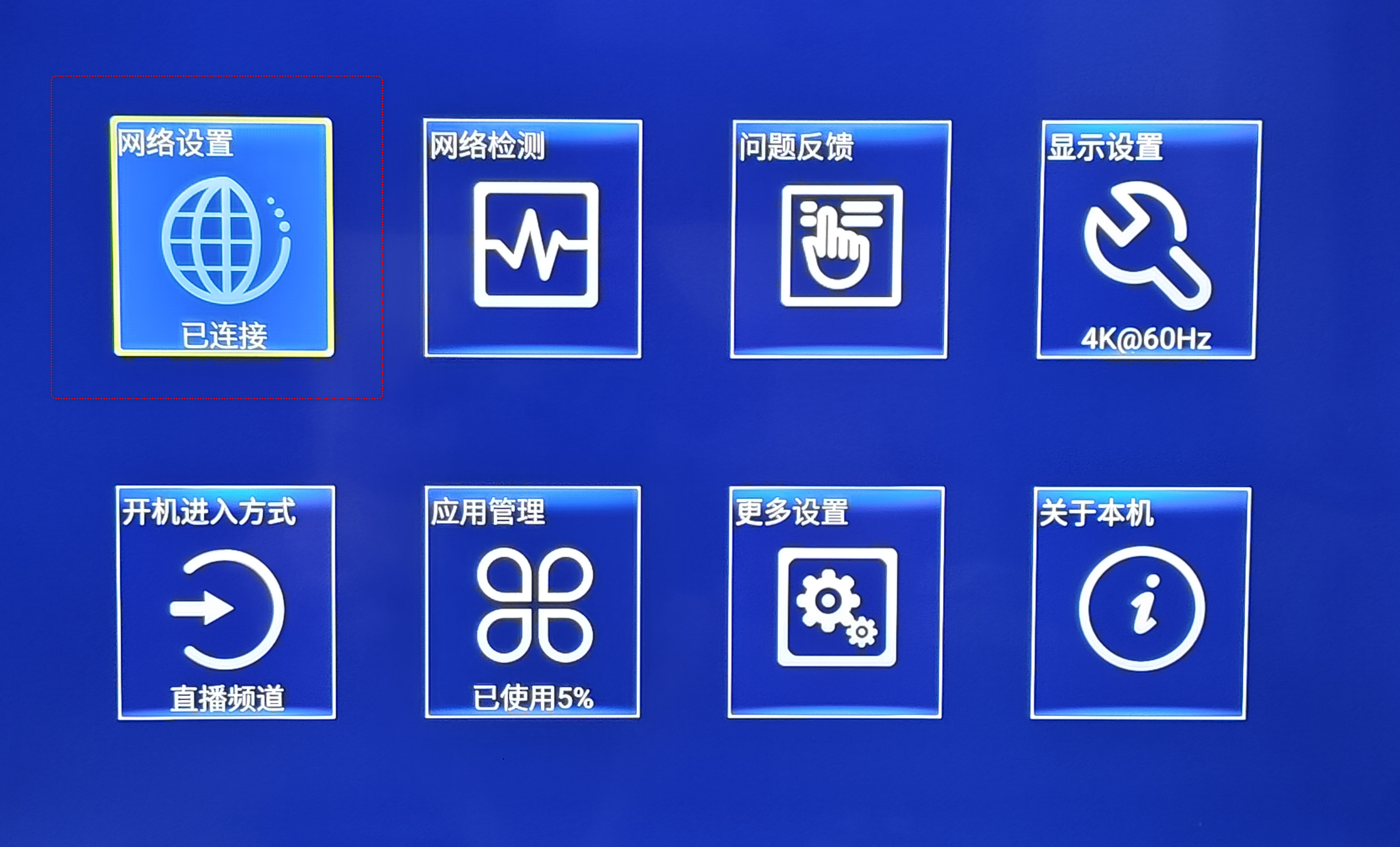

• 在IPTV界面中

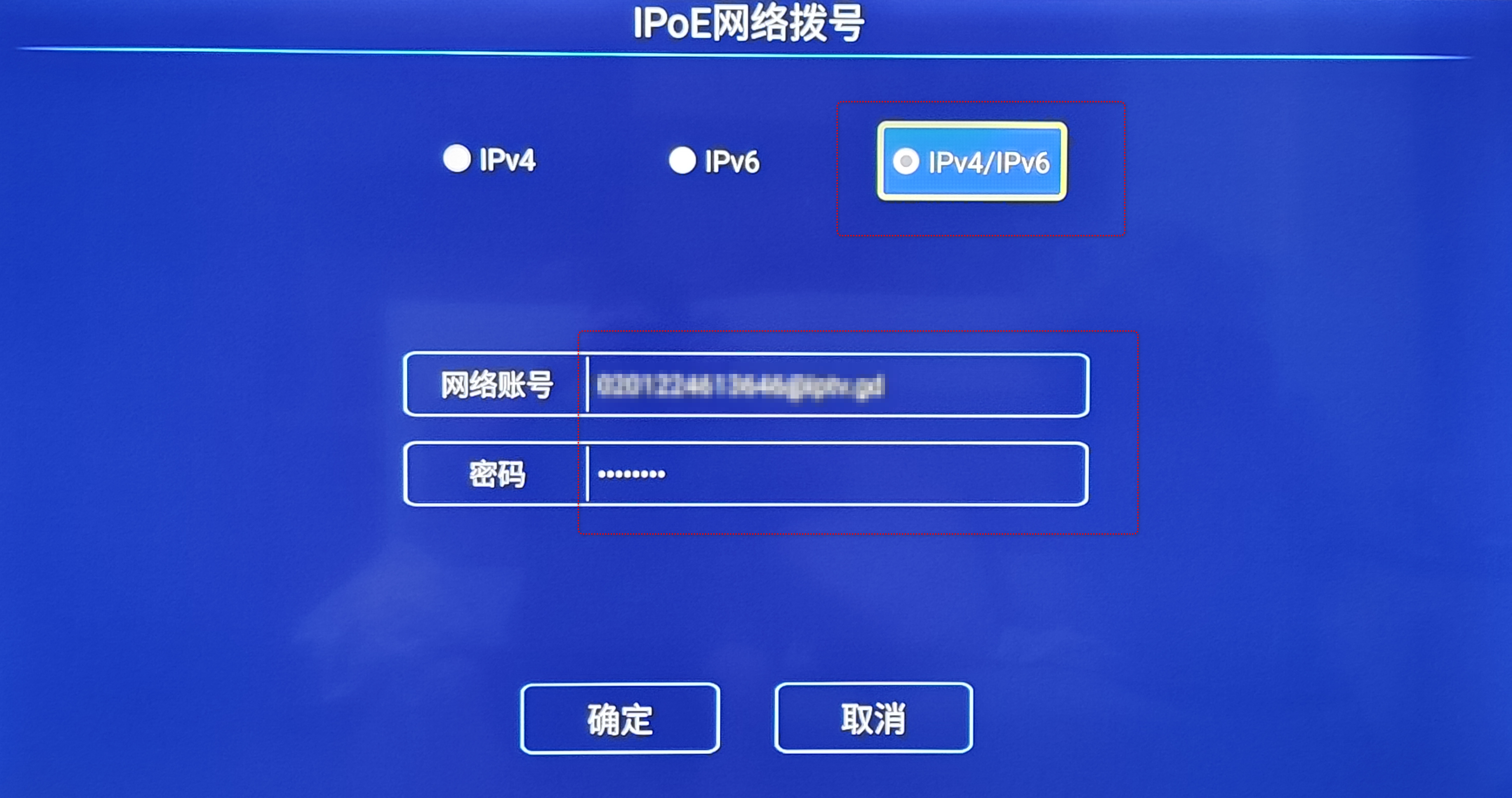

  • 在网络设置，IPoE中，密码为10000，调整IPoE网络拨号为IPv4/IPv6的方式
